Собираем стенды CR из корпусов от фирмы Dieselland.

#61

Сообщение Petyanya » 07 мар 2020, 21:54

Продолжили собирать. Я на свой буду ставить вот такой мотор.
Частотник подключили, платой управляется, двигатель крутится, обороты регулируются. На данный момент отдали на завод переточить посадочное под лимб, ну и крепление насоса к гибкой муфте. Надеюсь за неделю сделают.
Калоприемник получился таким. На мой и на наш взгляд самая удачная и простая конструкция.
Люциан Валерьянович конечно мозг.
Изображение Изображение Изображение Изображение Изображение
Электрическую часть уже собрали и запустили, все работает и включается.
Получилось на втором стенде уже компактнее и аккуратнее.
Изображение Изображение Изображение
Большие и неожиданные для меня проблемы доставил датчик давления. Хочу поговорить про него подробнее. Штатно должен стоять
датчик на 2400 бар.
В нашем случае была целая колекция датчиков. Бошш 2700 бар, Делфи, Сименс. . Но к сожалению нормально не заработал не один. Заказали датчик 0 281 006 117 на 2400 , но он так и не приехал.
Выражается это не совпадением фактического давления в рейле с показанием стенда, соответственно исправная форсунка проверенная на трех стендах завышала показания, в основном на VL.
Надеюсь установив 0281 006 117 эти проблемы уйдут.
Я бы предложил в программе кроме выбора давления датчика который используем, ввести ещё дополнительную колибровку. Очень удобно это сделано у меня в МТ про, при подключении датчика давления он спрашивает, сделать коррекцию нуля?
Изображение Изображение
Далее сам датчик внутри очень не прост, и надеяться на то что он линеен во всем диапазоне не стоит. Я проверял, отличие есть. Если надо могу провести эксперимент, записать АЦП двух одинаковых датчиков осцилом установленных в одном рейле. Отличие будет.
В нашем случае посмотрели на другом стенде с Делфаевским датчиком давления, смотрели внешним датчиком со своей рейкой.отличие есть.
Изображение Изображение Изображение
Я бы предложил сделать возможность ручной колибровки по давлению. Ставим датчик, допустим как в нашем случае на 2700 бар. Далее по точкам 100.150.200.250.300.... ну и так далее бар, чем меньше шаг, тем точнее, плюсиком или минусиком подгоняем давление, фактическое по внешнему проверенному манометру и фактическому показанию давления на экране, сравниваем эти величины. В итоге получаем очень точную измерительную систему.
Последний раз редактировалось Petyanya 07 мар 2020, 22:10, всего редактировалось 1 раз.
+375 29 326 71 два два. petrdieselclub@mail.ru Instagram piotr_vezhnovets

Аватара пользователя
Petyanya
Заслуженный ветеран
Заслуженный ветеран
На форуме: 1 Год 8 Месяцев 13 дней
Сообщения: 1560
Зарегистрирован: 17 фев 2019, 20:26
Страна: Беларусь
Город: Бобруйск
Благодарил (а): 34 раза
Поблагодарили: 268 раз
Контактная информация:

Собираем стенды CR из корпусов от фирмы Dieselland.

#62

Сообщение Petyanya » 07 мар 2020, 22:07

Вопрос по Вакууму для кодирования Делфи. Хотим обойтись без дополнительного насоса, использовать поток топлива и вентури. может подскажите как это сделать?
+375 29 326 71 два два. petrdieselclub@mail.ru Instagram piotr_vezhnovets

dieselpnz
Новичок
Новичок
На форуме: 8 Месяцев 25 дней
Сообщения: 4
Зарегистрирован: 06 фев 2020, 08:13
Страна: Россия
Город: Пенза
Поблагодарили: 1 раз
Контактная информация:

Собираем стенды CR из корпусов от фирмы Dieselland.

#63

Сообщение dieselpnz » 10 мар 2020, 16:25

Вентури в линию обратки Тнвд и через трехходовой клапан к форсунке. При замере обратки клапан коммутирует поток на измеритель, при замере подачи -на вакуум.

Semeneesti
Продвинутый пользователь
Продвинутый пользователь
На форуме: 10 Месяцев 27 дней
Сообщения: 101
Зарегистрирован: 05 дек 2019, 17:36
Страна: Estonia
Город: Tallinn
Благодарил (а): 52 раза
Поблагодарили: 16 раз
Контактная информация:

Собираем стенды CR из корпусов от фирмы Dieselland.

#64

Сообщение Semeneesti » 10 мар 2020, 22:46

dieselpnz писал(а):
10 мар 2020, 16:25
Вентури в линию обратки Тнвд и через трехходовой клапан к форсунке. При замере обратки клапан коммутирует поток на измеритель, при замере подачи -на вакуум.
Можно это использовать как вариант, но есть два но...
Первое - это нужен насос с хорошим потоком , ведь вакуум нужно поддерживать в диапазоне 0,5-0,6
Второе - это если управляется ТНВД частотником , то на низких оборотах может не поддерживаться требуемый диапазон вакуума.

Аватара пользователя
Petyanya
Заслуженный ветеран
Заслуженный ветеран
На форуме: 1 Год 8 Месяцев 13 дней
Сообщения: 1560
Зарегистрирован: 17 фев 2019, 20:26
Страна: Беларусь
Город: Бобруйск
Благодарил (а): 34 раза
Поблагодарили: 268 раз
Контактная информация:

Собираем стенды CR из корпусов от фирмы Dieselland.

#65

Сообщение Petyanya » 11 апр 2020, 12:04

Железо всё готово. медленно конечно. этот вирус даёт о себе знать. но как есть. Жена не пускает ехать собирать дальше. может это и правильно.
Изображение Изображение Изображение Изображение Изображение Изображение Изображение
Двигатель попался с одной отломанной лапой. но думаю будет работать. Люциан сказал что будет работать.
+375 29 326 71 два два. petrdieselclub@mail.ru Instagram piotr_vezhnovets

Аватара пользователя
Nicon
Ветеран
Ветеран
На форуме: 1 Год 8 Месяцев 11 дней
Сообщения: 722
Зарегистрирован: 19 фев 2019, 21:39
Город: Россия, Волгоград
Благодарил (а): 53 раза
Поблагодарили: 54 раза
Контактная информация:

Собираем стенды CR из корпусов от фирмы Dieselland.

#66

Сообщение Nicon » 11 апр 2020, 12:30

Petyanya писал(а):
11 апр 2020, 12:04
Двигатель попался с одной отломанной лапой. но думаю будет работать. Люциан сказал что будет работать.
Портит весь вид :) Да и по креплению не гуд.
А, что по датчику давления? Разобрались?

Аватара пользователя
Petyanya
Заслуженный ветеран
Заслуженный ветеран
На форуме: 1 Год 8 Месяцев 13 дней
Сообщения: 1560
Зарегистрирован: 17 фев 2019, 20:26
Страна: Беларусь
Город: Бобруйск
Благодарил (а): 34 раза
Поблагодарили: 268 раз
Контактная информация:

Собираем стенды CR из корпусов от фирмы Dieselland.

#67

Сообщение Petyanya » 11 апр 2020, 14:10

решили пока оставить этот мотор. будет плохо себя вести поменяю.
переделали штатный вентилятор на такие. штатные не впечатлили. думаю эти получше будут.
по датчику на 2700 так нормально и не заработал. по непонятным мне причинам. в программе указываешь 2700. давление в рейле не совпадает с фактическим на экране. соответственно не работаем. сименс. делфи так нормально и не заработали. остановились на штатном 2400 бар. он лежит. но поставить пока не доехал.
т.е если я правильно понял нормально работает всё со штатным датчиком на 2400 бар. как то так.
+375 29 326 71 два два. petrdieselclub@mail.ru Instagram piotr_vezhnovets

Аватара пользователя
Petyanya
Заслуженный ветеран
Заслуженный ветеран
На форуме: 1 Год 8 Месяцев 13 дней
Сообщения: 1560
Зарегистрирован: 17 фев 2019, 20:26
Страна: Беларусь
Город: Бобруйск
Благодарил (а): 34 раза
Поблагодарили: 268 раз
Контактная информация:

Собираем стенды CR из корпусов от фирмы Dieselland.

#68

Сообщение Petyanya » 11 апр 2020, 14:22

датчик давления который ставится штатно. 2400 бар 0281 006 117.
+375 29 326 71 два два. petrdieselclub@mail.ru Instagram piotr_vezhnovets

Аватара пользователя
soon
Глобальный модератор
Глобальный модератор
На форуме: 1 Год 8 Месяцев 14 дней
Сообщения: 2404
Зарегистрирован: 16 фев 2019, 21:05
Страна: Белорусь
Город: Белорусь . Могилёв
Благодарил (а): 616 раз
Поблагодарили: 496 раз
Контактная информация:

Собираем стенды CR из корпусов от фирмы Dieselland.

#69

Сообщение soon » 11 апр 2020, 19:55

По датчику на 2700 бар . Говорил по этому поводу с Яном . Датчики давления на 2700 бар имеет несколько вариантов на разные напряжения . Поэтому у вас не получилось с его установкой . Датчик с таким давлением в принципе пока не нужен . Если такая нужда в использовании будет нужна, то программисты этим займутся . Более точнее об этом может рассказать Ян .

Rurik
Постоялец
Постоялец
На форуме: 1 Год 6 Месяцев 16 дней
Сообщения: 292
Зарегистрирован: 15 апр 2019, 09:51
Страна: Ukraine
Город: NovaKahovka
Благодарил (а): 50 раз
Поблагодарили: 53 раза
Контактная информация:

Собираем стенды CR из корпусов от фирмы Dieselland.

#70

Сообщение Rurik » 11 апр 2020, 20:14

Тоже считаю на 2400 достаточно,пока,а насос вытянет такое давление?

Аватара пользователя
Petyanya
Заслуженный ветеран
Заслуженный ветеран
На форуме: 1 Год 8 Месяцев 13 дней
Сообщения: 1560
Зарегистрирован: 17 фев 2019, 20:26
Страна: Беларусь
Город: Бобруйск
Благодарил (а): 34 раза
Поблагодарили: 268 раз
Контактная информация:

Собираем стенды CR из корпусов от фирмы Dieselland.

#71

Сообщение Petyanya » 11 апр 2020, 22:31

1. у меня всё таки лапки чешутся провести эксперимент, вкрутить в рейку несколько датчиков давления с одним номером и осциллографом посмотреть линейность АЦП, на разных давлениях. Интересует погрешность. Если у кого есть такая возможность сделайте. у меня пока такой возможности нет.
2. Я если честно давно не догоняю зачем датчик на 2700 бош сделал? Ну не будет такого давления на машине, а точность( погрешность ) в измерении будет расти. Максимальное на машине что видел я, ну 1800.
3. Из ходя из моих не очень удачных экспериментов и почти двух потерянных дней на танцы с датчиками, я бы из программы убрал выбор 2700, оставить 2400 номер такой-то и всё. Чётко и понятно.
+375 29 326 71 два два. petrdieselclub@mail.ru Instagram piotr_vezhnovets

Аватара пользователя
Petyanya
Заслуженный ветеран
Заслуженный ветеран
На форуме: 1 Год 8 Месяцев 13 дней
Сообщения: 1560
Зарегистрирован: 17 фев 2019, 20:26
Страна: Беларусь
Город: Бобруйск
Благодарил (а): 34 раза
Поблагодарили: 268 раз
Контактная информация:

Собираем стенды CR из корпусов от фирмы Dieselland.

#72

Сообщение Petyanya » 25 апр 2020, 13:34

Есть вопрос по датчику давления. 0281 006 117 на данный момент нет возможности заказать. сняли с доставки. Следующий предлагают на 6 мая. Есть возможность взять 0 281 002 842 мерсовский на 1800 бар. такие ставили на ср джет. Ставили такие на эти платы?
+375 29 326 71 два два. petrdieselclub@mail.ru Instagram piotr_vezhnovets

tivalik6
Ветеран
Ветеран
На форуме: 1 Год 8 Месяцев 5 дней
Сообщения: 859
Зарегистрирован: 25 фев 2019, 13:07
Страна: Россия
Город: Тихорецк
Благодарил (а): 78 раз
Поблагодарили: 69 раз
Контактная информация:

Собираем стенды CR из корпусов от фирмы Dieselland.

#73

Сообщение tivalik6 » 25 апр 2020, 15:21

Petyanya писал(а):
25 апр 2020, 13:34
0281 006 117 на данный момент нет возможности заказать. сняли с доставки.
Попробуйте у другого заказать.У меня такой же в стенде поставщик говорит 2-3 рабочих дня.

Аватара пользователя
Andrew
Постоялец
Постоялец
На форуме: 1 Год 8 Месяцев 13 дней
Сообщения: 279
Зарегистрирован: 17 фев 2019, 15:05
Страна: Украина
Город: Владимир-Волынский
Благодарил (а): 3 раза
Поблагодарили: 144 раза
Контактная информация:

Собираем стенды CR из корпусов от фирмы Dieselland.

#74

Сообщение Andrew » 25 апр 2020, 16:36

Тоже глянул наличие этого датчика. В Украине пару штук на складе лежит в интеркарсе по 30 доларов.

Аватара пользователя
Petyanya
Заслуженный ветеран
Заслуженный ветеран
На форуме: 1 Год 8 Месяцев 13 дней
Сообщения: 1560
Зарегистрирован: 17 фев 2019, 20:26
Страна: Беларусь
Город: Бобруйск
Благодарил (а): 34 раза
Поблагодарили: 268 раз
Контактная информация:

Собираем стенды CR из корпусов от фирмы Dieselland.

#75

Сообщение Petyanya » 25 апр 2020, 17:21

У нас по наличию нигде не лежит. у нас 41.9 уе. закупка.
+375 29 326 71 два два. petrdieselclub@mail.ru Instagram piotr_vezhnovets

Аватара пользователя
soon
Глобальный модератор
Глобальный модератор
На форуме: 1 Год 8 Месяцев 14 дней
Сообщения: 2404
Зарегистрирован: 16 фев 2019, 21:05
Страна: Белорусь
Город: Белорусь . Могилёв
Благодарил (а): 616 раз
Поблагодарили: 496 раз
Контактная информация:

Собираем стенды CR из корпусов от фирмы Dieselland.

#76

Сообщение soon » 25 апр 2020, 20:37

Petyanya писал(а):
25 апр 2020, 17:21
у нас 41.9 уе. закупка.
Чем это обьяснить , наверное таможня более жадная :)

Аватара пользователя
Vladimirmars
Продвинутый пользователь
Продвинутый пользователь
На форуме: 1 Год 1 Месяц 26 дней
Сообщения: 63
Зарегистрирован: 02 сен 2019, 22:37
Страна: Россия
Город: Электросталь
Благодарил (а): 25 раз
Поблагодарили: 14 раз
Контактная информация:

Собираем стенды CR из корпусов от фирмы Dieselland.

#77

Сообщение Vladimirmars » 26 апр 2020, 20:16

Отличные боксы!!!! От dl, возможно я упустил момент прочитав что устанавливают два электродвигателя, а как-же будет осуществляться подача и слив моторного масла при проверке тнвд где используется моторное масло для смазки :smoke:

Аватара пользователя
Octan
Постоялец
Постоялец
На форуме: 1 Год 8 Месяцев 9 дней
Сообщения: 250
Зарегистрирован: 21 фев 2019, 20:17
Страна: Беларусь
Город: Гродно
Благодарил (а): 180 раз
Поблагодарили: 67 раз
Контактная информация:

Собираем стенды CR из корпусов от фирмы Dieselland.

#78

Сообщение Octan » 26 апр 2020, 22:07

Vladimirmars писал(а):
26 апр 2020, 20:16
как-же будет осуществляться подача и слив моторного масла при проверке тнвд
Отдельная маслостанция. Если постараться. Можно во внутрь стенда внедрить.

БОДЯ
Новичок
Новичок
На форуме: 1 Год 7 Месяцев 29 дней
Сообщения: 5
Зарегистрирован: 03 мар 2019, 12:50
Страна: УКРАИНА
Город: БОЛЕХОВ
Контактная информация:

Собираем стенды CR из корпусов от фирмы Dieselland.

#79

Сообщение БОДЯ » 26 апр 2020, 22:37

Петр,интересует как вы делали маховик для стенда.Как подбирали вес ,как его балансировали или нет.Если можно чертеж.

Аватара пользователя
Petyanya
Заслуженный ветеран
Заслуженный ветеран
На форуме: 1 Год 8 Месяцев 13 дней
Сообщения: 1560
Зарегистрирован: 17 фев 2019, 20:26
Страна: Беларусь
Город: Бобруйск
Благодарил (а): 34 раза
Поблагодарили: 268 раз
Контактная информация:

Собираем стенды CR из корпусов от фирмы Dieselland.

#80

Сообщение Petyanya » 27 апр 2020, 11:00

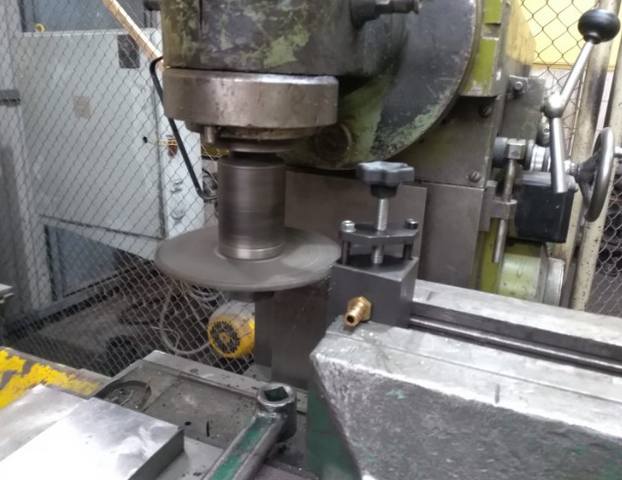

Маховик штатный, сделан на заводе Дизельленда. Немного доработана посадка под лимб. Так как он рассчитан на более серьёзные двигателя, пришлось втулить. А так всё на фотках.
+375 29 326 71 два два. petrdieselclub@mail.ru Instagram piotr_vezhnovets

Ответить

Вернуться в «Стендовое оборудование альтернативных производителей»

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и 0 гостей
