Сажевый фильтр.. принудительная регенерация.

#1

Сообщение Petyanya »

Сажевый фильтр может быть совмещен с основным катализатором, как это сделано, например, на двигателях V6 например Touareg, или выполнен в виде отдельной банки, как это сделано, например, в audi А6. В процессе эксплуатации сажевый фильтр забивается сажей, что приводит к затруднению выхода выхлопных газов. Для выжигания скопившейся сажи используется регенерация фильтра. Существует пассивная регенерация, при которой сажа сжигается в процессе движения машины под нагрузкой, например, при движении по трассе, при температуре 350-400 градусов и выше.
При движении по городу, где не удается разогреть сажевый фильтр до рабочей температуры, при заполнении фильтра используется активная регенерация. При этом контроллер начинает впрыскивать дополнительную порцию топлива после основной, перекрывает клапан EGR и изменяет алгоритм управления лопатками турбины. Топливо через выпускной коллектор попадает в основной нейтрализатор (катализатор окисления) и там сжигается, Температура в катализаторе повышается, и, как следствие, повышается температура в сажевом фильтре до 500-700 градусов. Сажа начинает выжигаться.

Тут необходимо отметить, что при неудачных регенерациях, при прерывании регенерации или при неисправности датчиков системы или катализатора окисления, часть не сгоревшего топлива попадает в масло и разжижает его, причем со временем, уровень масла может подниматься достаточно значительно. Так что, причиной попадания топлива в масло и повышения уровня может быть не только текущие форсунки, уплотнительные колечки на насос-форсунках или тандемного насоса (для насос-форсунок), но и система регенерации.
Вот типичная схема распределения импульсов на форсунку относительно ВМТ. Машина работает на Холостых.
Вот так сдвигаются импульсы относительно ВМТ когда начинается регенерация, именно поэтому очень часто после неудачных регенераций и происходит рост уровня масла. Дополнительная часть впрыснутого топлива просто не эффективно сгорает.

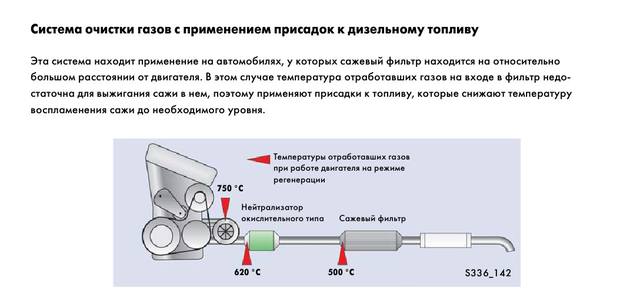

В двух словах как это выглядит и как это устроено.
Изображение Изображение Изображение Изображение

Отправлено спустя 6 минут 48 секунд:
Когда что-то пошло не так, и получаем надпись.
009263 — Diesel Particulate Filter (Bank 1): Restricted/Clogged
P242F — 001 — Upper Limit Exceeded — MIL ON
Коэффициент заполнения сажевого фильтра лучше контролировать в 075 группе измеряемых величин контроллера двигателя.
1) Температура перед турбонагнетателем > 100°C
2) Температура перед сажевым фильтром 100°C > T > 60°C
3) Коэффициент заполнения < 40% (от 40% начинается регенерация в режиме движения)
4) Температура после сажевого фильтра 60°C > T > 20°C
067 Сажевый фильтр, значения ОГ 1
Граничное условие: v=konst 50-60 км/ч, 3-я передача, n<=3000 1/мин.
1) Температура перед турбонагнетателем > 690°C (через 10 секунд)
2) Температура перед сажевым фильтром > 150°C
3) Перепад давления на сажевом фильтре нет установок
4) Смещение разности давлений на выбеге нет установок

068 Сажевый фильтр, значения ОГ 2
Граничное условие: v=konst 50-60 км/ч, 3-я передача, n<=3000 1/мин.
1) Коэффициент заполнения < 50% (при 50% запускается регенерация)
2) Масса сажи макс.60 г *)
3) Настроечное значение сажи нет установок
4) не используется 074 Сажевый фильтр, значения ОГ 3

Граничное условие: v=konst 50-60 км/ч, 3-я передача, n<=3000 1/мин.
A Значения действительны только во время регенерации
1) Частота вращения двигателя [об/мин]
2) Температура перед турбонагнетателем > 690°C
3) Значение лямбда 1,0-2,0
4) не используется
При аварийной регенерации контроллер поднимает обороты до 1.5 тыс (в зависимости от блока ЭБУ и машина обороты может поднимать, а может и нет) и начинает, по сути, ту же процедуру, что и при активной регенерации. При этом температура в выпуске может повышаться до 700-800 градусов. Аварийная регенерация может не запуститься, есть заполнение фильтра сажей больше 68 гр., типа опасность пожара из-за забитости сажевого фильтра.
VAG группы (1.4l/1.9l/2.0l R4 & 2.5l R5 PD/PPD-TDI).
Необходим адаптер VAG с поддержкой CAN шины

Зажигание включено. Двигатель работает на ХХ. Температура ОЖ не ниже 50 °C
[Select]
[01 — Engine]

[Coding-II — 11]

Вводи логин для запуска принудительной (аварийной) регенерации сажевого фильтра 21295.

[Do It!]

[Meas. Blocks — 08]

Выбираем группы 070 and 075.
[Go!]
MVB 070.1: Статус регенерации (xxxxxxx1 = Normal Regeneration active, xxxxxx1x = Forced Regeneration active)
MVB 070.3: Regeneration Counter/Timer
MVB 075.1: Температура перед турбонагнетателем
MVB 075.2: Температура перед сажевым фильтром
MVB 075.3: Коэффициент заполнения сажевого фильтра в %
MVB 075.4: Температура после сажевого фильтра

Теперь необходимо выехать и покататься! Процедура примерно занимает 15-20 минут. При этом контролируйте коэффициент заполнения, он должен уменьшаться.
[Done, Go Back]
[Close Controller, Go Back — 06
